Porte de garage sectionnelle Hörmann ou Tubauto: comment identifier la référence des ressorts de torsion?

Les ressorts de torsion qui équipent les portes de garage sectionnelles Hörmann et Tubauto répondent à une codification précise:

Déchiffrer la codification des ressorts de torsion

D'une lettre:

  • "L" pour Left qui indique un sens d'enroulement Gauche du ressort de torsion
  • "R" pour Right qui indique un sens d'enroulement Droit du ressort de torsion

NB: la lettre indique bien le sens d'enroulement du ressort et non sa position à droite ou à gauche sur l'arbre de la porte de garage

D'un nombre:

  • 7**: composé de 3 chiffres débutant par un 7, exemple: 701
  • 1* ou 2*: composé de 2 chiffres débutant par un 1 ou un 2, exemple: 11 ou 24

Où retrouver la références des ressorts?

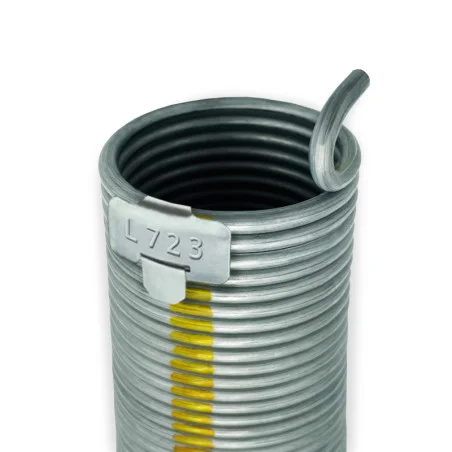

Sur les ressorts:

Une étiquette en aluminium est généralement fixée à l'une des extrémités du ressort.

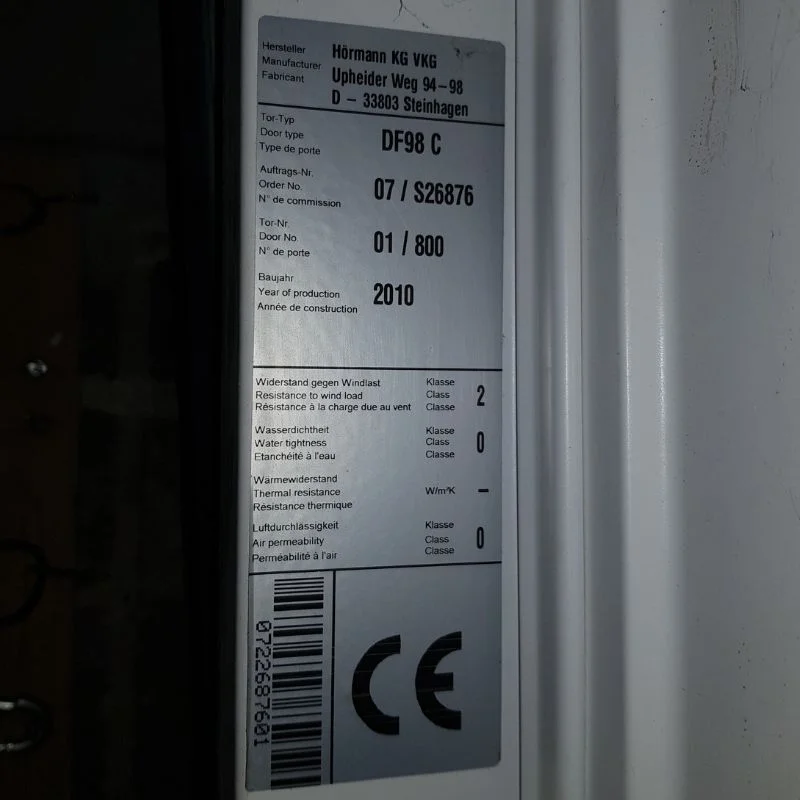

Sur la plaque signalétique:

Généralement apposée sur un des panneaux de la porte de garage sectionnelle.

Quelques précision importantes:

Soyez vigilant, sur les portes sectionnelles Hörmann et Tubauto, les ressorts "L" et "R"  ne sont généralement pas les mêmes: s'il est très rare qu'une porte soit équipé d'un L701 et d'un R701, il est plus fréquent d'observer par exemple un L701 associé à un R703 ou un R704

Vos deux ressorts de torsion ont le même age et ont fonctionné le nombre de cycle. Lorsque l'un casse, l'autre présente le même niveau d'usure et il convient de remplacer les 2 ressorts pour des raisons de sécurité et d'équilibrage de la porte de garage sectionnelle Hörmann ou Tubauto.
